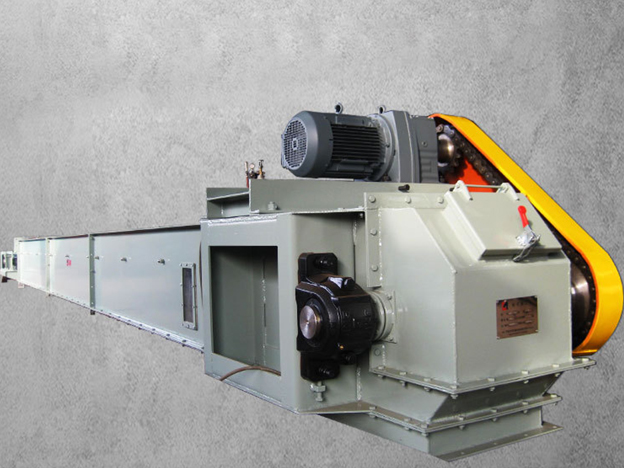

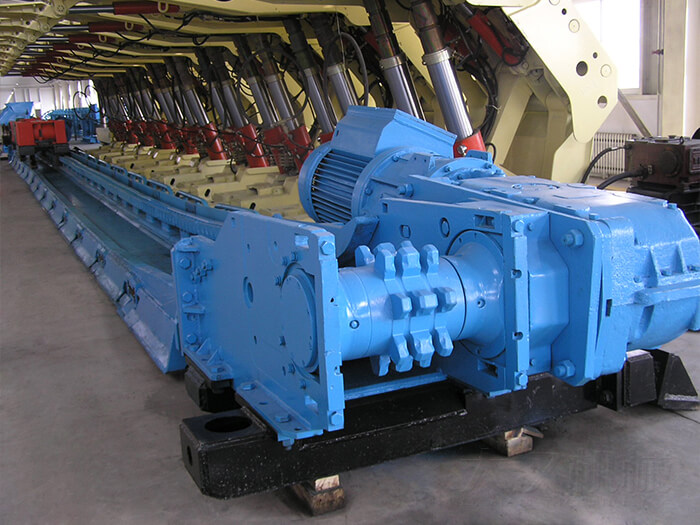

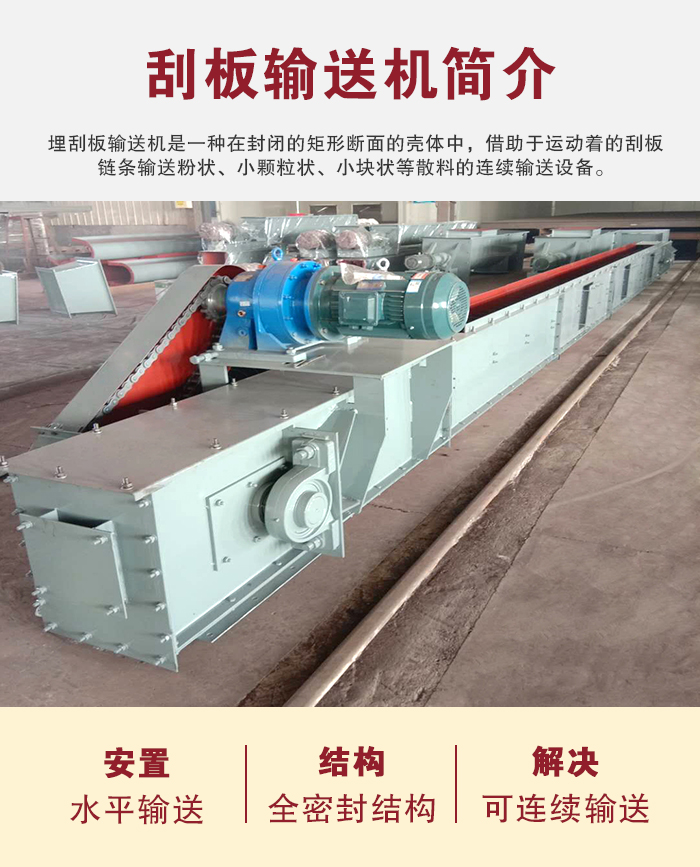

刮板輸送機簡介

刮板輸送機是借助牽引構件（鏈條）上刮板的推力作用，使散狀物料沿著機槽移動，從而輸送物料的連續輸送機。密閉性能好，物料在封閉的機槽內輸送，不拋撒，不泄露，能防塵、防水、防毒、防爆，大大改善了工作環境，防止環境污染，可實現多點加料或多點卸料，輸送過程中物料與刮板鏈條之間基本上無相對運動，故對物料的損傷小。

刮板輸送機視頻

• 輸送粉煤灰

• 輸送粘土

刮板輸送機分類　

通用型埋刮板輸送機不適應輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮性很強的、流動性特好的、堅硬的和脆性很大又不希望被破碎的物料。

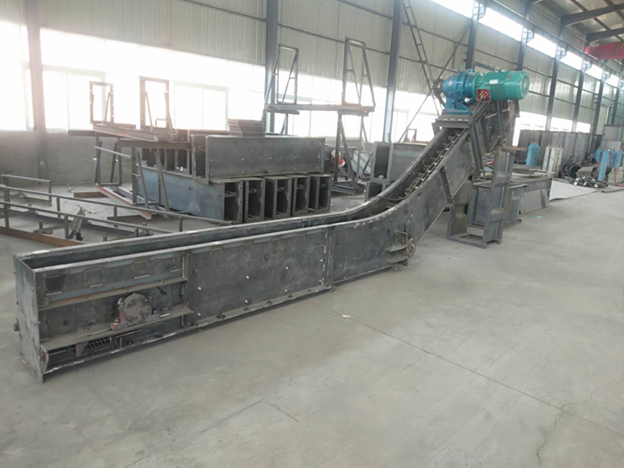

水平埋刮板輸送機有普通型和大傾斜型之分，普通型的安裝傾角0°≤α ≤15°，大傾斜型的安裝傾角為15°<α<30°

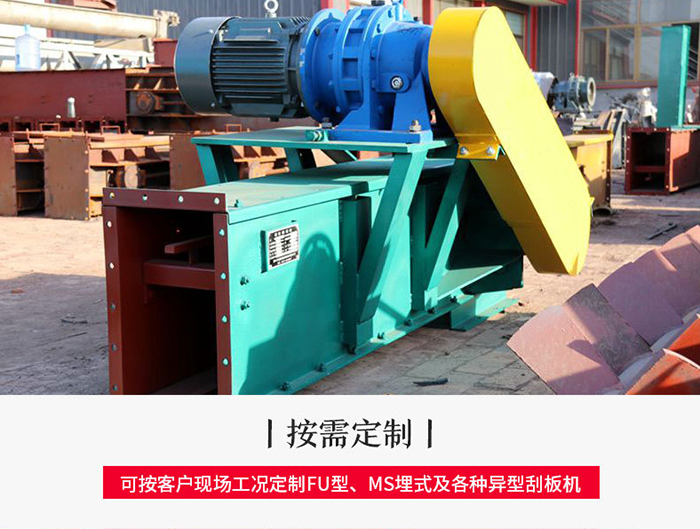

注：大漢廠家可根據輸送物料和用戶要求設計：耐高溫型、耐腐蝕型、耐磨型、全氣密型和防爆型等特殊機型，歡迎來圖定制。

刮板輸送機型號

型 號	設計長度	輸送量(t/h)	鏈速(m/s)	裝機功率	圓環鏈規格	中部槽規格
SGD237/5.5V	40	40	0.5	5.5	板式鏈	2000×237×330
SGD280/7.5	40	30	0.63	7.5	10×40-B	1200×280×125
SGD280/11	60	30	0.63	11	10×40-B	1200×280×125
SGD320/17B	80	40	0.59	17	14×50-B	1200×320×150
SGD320/18.5	80	40	0.59	18.5	14×50-B	1200×320×150
SGD320/22	100	40	0.59	22	14×50-B	1200×320×150
SGD420/22	80	60	0.66	22	14×50-C	1200×420×150
SGD420/30	100	80	0.66	30	18×64-B	1200×420×150
SGB320/18.5	80	40	0.59	18.5	14×50-B	1200×320×150
SGB420/22	80	80	0.88	22	14×50-B	1200×420×150
SGB420/30	100	80	0.88	30	14×50-B	1200×420×150
SGB520/30	100	100	0.88	30	14×50-B	1200×520×150
SGB420/40X	100	100	0.86	40	18×64-B	1500×420×180
SGB520/40	100	120	0.86	40	18×64-B	1500×520×180
SGB620/40T	100	150	0.86	40	18×64-B	1500×620×180
SGB620/80T	160	150	0.86	2×40	18×64-C	1500×620×180
SGB630/150C	200	250	0.86	2×75	18×64-C	1500×630×190
SGB630/180	150	400	0.92	2×90	22×86-C	1500×630×222
SGD630/180	150	400	0.92	2×90	26×92-C	1500×630×222
SGD630/220	150	400	1.07	2×110	26×92-C	1500×630×222
SGB630/220	150	450	1.0	2×110	22×86-C	1500×630×222
SGZ630/220	150	450	1.0	2×110	22×86-C	1500×630×222
SGZ630/264	200	450	0.95	2×132	22×86-C	1500×630×222
SGZ730/220	180	500	1.0	2×110	22×86-C	1500×730×222
SGZ730/264	200	500	1.12	2×132	22×86-C	1500×730×222
SGZ730/320	200	700	0.95	2×160	26×92-C	1500×730×275(鑄焊)
SGB764/264	150	600	1.12	2×132	22×86-C	1500×764×222
SGZ764/264	150	600	0.95	2×132	26×92-C	1500×764×222
SGZ764/320D	200	700	0.95	2×160	26×92-C	1500×764×300(鑄焊)

刮板輸送機工作原理

刮板輸送機是一種有撓性牽引機構的連續運輸機械。溜槽是煤炭的承載機構，其牽引推運機構是繞過機頭鏈輪和機尾鏈輪(或滾筒)而進行循環運動的無極閉合的刮板鏈。起動電動機，經液力聯軸器、減速器傳動鏈輪而驅動刮板鏈連續運轉，將裝在溜槽中的煤炭推運到機頭處卸載轉運。

刮板輸送機原理視頻

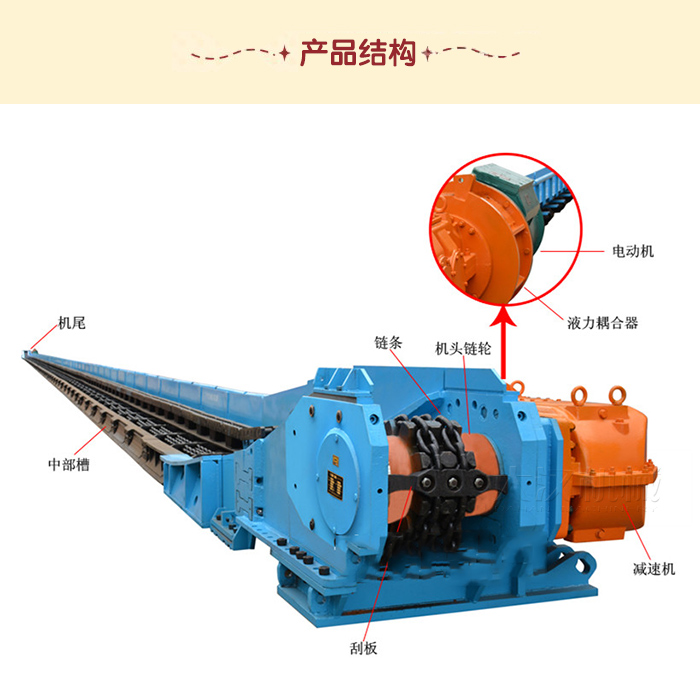

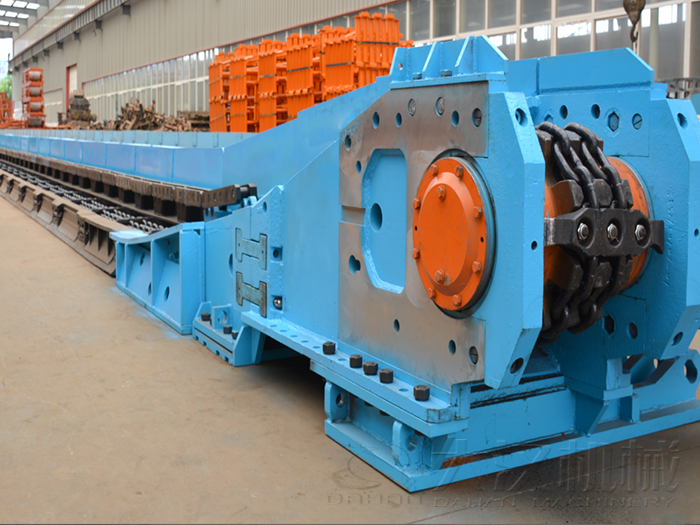

刮板輸送機的結構組成

刮板輸送機一般是由機頭部、機身部和機尾部三部分組成。

1、機頭部：由機頭架和安裝其上的鏈輪組件、聯軸器、減速箱和電動機組成。

2、機尾部：機尾架、鏈輪組件、聯軸器、減速箱、電動機。

3、機身部：中部槽、刮板鏈、鏟煤板、擋煤板。

4、輔助裝置：主要包括緊鏈裝置、推移裝置、和錨固定裝置。

刮板輸送機適用物料

刮板輸送機廣泛用于化工、機械、冶金、輕工、糧食、醫藥、交通、電力等部門，用來輸送粉狀、小顆粒狀和小塊狀物料。如：煤粉、碎煤、煙灰、碳黑、碳酸氫銨、硫鐵礦粉、氯化銨、銅精礦粉、氧化鋁粉、石膏粉、石灰石粉、蘇打粉、尿素、活性碳、氯化鈉、硅酸鈣、石棉粉、合成樹脂、橡膠粉、小麥、大豆、大米、糖、淀粉、碎木碳、木片、鋸末等。

輸送物料要求：

1.物料容重：r=0.2~1.8t/m3

2.物料溫度：t<100°C

3.含水率：對于一般物料，不得使物料用手捏成團后不易松散;對于含水率增加后會增大粘著性和壓結性，不能使物料嚴重粘附刮板

刮板輸送機安裝和使用

FU型鏈?zhǔn)捷斔蜋C(jī)的運行好壞和使用壽命的長短，不僅取決于合理的設計和良好的制造，而且還要有正確地安裝、操作和維修。在運行過程中，出現突然故障，就應該抓住主要矛盾，采取相應措施加以解決。

安裝前的準備

一、設備到廠后，應該對機器各個零、部件進行檢查、清點、分類，妥善保管，不應該露天堆放，以免銹蝕損壞。如發現有機件不全或者損壞情況，應該設法補齊或修復。

二、鏈條式FU型鏈?zhǔn)捷斔蜋C(jī)的關鍵部件，在安裝前應該檢查鏈條的關節是否轉動靈活為止，嚴禁涂抹潤滑油。

三、應仔細核對機殼及驅動裝置基礎或平臺的安裝尺寸，如發現問題，應及時處理。

設備安裝

一、安裝工作須有鉗工、起重工、電工、電焊工等專業工人參加。

二、安裝時先用水平儀找平基礎和安裝支架的水平度，然后使之固定。

三、FU型鏈?zhǔn)捷斔蜋C(jī)的安裝;

1、按制造廠出廠時的各段機殼的連接標記順序組裝，各段機槽法蘭內口的鏈應平整、密合，如有錯位，只允許比鏈條前方運行前方的法蘭口稍低，其值不得大于1mm，不允許接口法蘭合導軌處與歐上下、左右錯移，以保證鏈條運行時不致于產生卡碰現象。

2、調整后，頭節部分須牢固的焊接于安裝支架上。尾部、中間機殼合其它節段適當固定，以防止輸送機運行時產生搖動移位。

3、頭輪、尾輪及導輪、托輪須對中。輪軸應保持平行，以免鏈條跑偏。

4、安裝鏈條時應再次檢查鏈條是否轉動靈活。只有轉動靈活的鏈條才能安裝。

FU型鏈?zhǔn)捷斔蜋C(jī)的鏈條，自上而下吊裝較為方便。當鏈條進入輸送機后，其尾端應用撬杠合結實的繩索拉住，以便串接鏈條后，防止鏈條下滑速度太快而造成事故。

5、驅動裝置架須牢固的安裝在基礎或平臺支架上。電動機、減速器的輸出軸應和輸送機頭部的輸出軸平行，大小鏈輪應對中，定位后用螺栓與驅動裝置架緊固。

開式鏈傳動的傳動鏈在安裝前，應先啟動電動機，觀察鏈輪的傳動方向是否與鏈條的運行方向一致，如旋轉方向有誤，應在重新連接電源線后方可安裝傳動鏈條。
